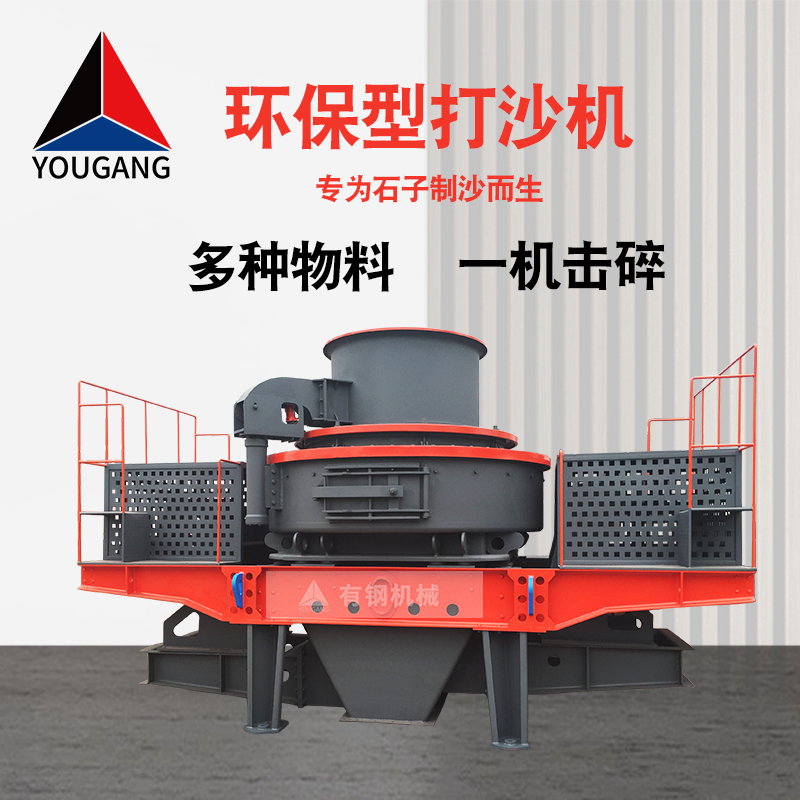

產品介紹
制砂機（打砂機）廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒），對建筑用砂、筑路用砂石尤為適宜。沖擊式破碎機結構簡單、價格低廉、運轉平穩、高效節能、葉輪及渦動破碎腔內的物料自襯大幅度減少了磨損件費用和維修工作量，沖擊式破碎機有效地解決了玻璃等原料破碎過程中的“鐵污染”問題和鋼渣破碎過程中的“卡鋼”問題，巧妙的內部氣流自循環消除了粉塵彌散。
產品特點
1、 處理量大、產量高—50-500t/h，與同等功率下的傳統設備相比，產量提高了30%而且穩定。
2、易損件消耗低—破碎腔物料撞擊角度設計，與耐磨件的摩擦少，比傳統設備運行費用低30%，直接降低了設備的使用成本。
3、產品粒形優異—產品呈立方體，粒形好、級配合理、細度模數可調；特別適合人工制砂和石料整形，實踐證明比其他傳統設備制砂、整形效果提高30%。
4、液壓裝置、易于維護—液壓開蓋裝置，使破碎腔內部件檢修拆換方便快捷，縮短了停機時間，省時省力。
5、自動檢測、安全可靠—設置過振動顯示與報警裝置，如果設備發生不良運轉，可發出警告，使設備停止工作，達到保護機器的目的。
6、稀油潤滑、自動保養—稀油潤滑站，雙油泵互補保證供油，無油流、無油壓時自動停機；油液冷卻及加熱裝置確保軸承潤滑始終處于適合狀態。從而徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命。
7、安裝簡便、易于操作—設備重量輕、安裝方式多樣，可移動式安裝；安裝、維修和保養簡單，操作使用方便；一旦明確具體的用途，制砂機只需進行細微調整，便可很大限度地發揮其卓越的性能。
8、一機多用、應用靈活—獨有的進料破碎結構，擁有多種破碎腔型，可很方便的實現“石打石”和“石打鐵”的轉換，從而解決了一機多用的難題。如果要改變制砂機的應用，無需做大的調整，既可適應用戶的不同需求:人工制砂、碎石整形、磨蝕物料等。
9、品質保證—先進的鉚接技術應用以及汽車工藝的外觀噴砂除銹處理和噴漆工藝應用，極大的提高了設備的內在質量和外觀品質。核心零部件均選用知名品牌（軸承采用高精度等級的TIMKEN滾動軸承），確保系統低故障率。
10、注重環保—制砂設備工作噪音小、無污染。獨特的空氣自循環系統，大大降低了外排風量，降低粉塵，利于環保。此外制砂機預留并適合安裝多種規格的除塵設備。
工作原理
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、磨擦而粉碎，這就減少了污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
技術參數
|
型 號 |
VSI-7611 |
VSI-8518 |
VSI-9526 |
VSI-1140 |
|
處理能力（t/h） |
瀑落與中心進料 |
120-180 |
170-260 |
260-340 |
350-480 |
|
全中心進料 |
60-90 |
100-130 |
150-190 |
180-260 |
|
最大入料尺寸 |
軟料 |
<35 |
<40 |
<45 |
<50 |
|
硬料 |
<30 |
<35 |
<40 |
<45 |
|
轉 速（r/min） |
1700-1890 |
1520-1690 |
1360-1510 |
1180-1310 |
|
雙電動機功率 |
55 |
90 |
132 |
200 |
|
電 源 |
380V；50Hz |
|
液壓潤滑站 |
雙油泵電動機功率 |
2×0.55 |
|
安全保護 |
雙油泵互補保證供油；無油流自動停機；
水冷降溫；冬季電機加熱啟動 |
|
外形尺寸 （mm） |
1300×1100×900 |
|
油箱加熱器功率 |
2 |
|
型 號 |
VSI-7615 |
VSI-8522 |
VSI-9532 |
VSI-1145 |
|
處理能力（t/h） |
瀑落與中心進料 |
120-260 |
180-260 |
280-390 |
380-500 |
|
全中心進料 |
60-120 |
120-190 |
180-240 |
240-350 |
|
最大入料尺寸 |
軟料 |
<35 |
<40 |
<45 |
<50 |
|
硬料 |
<30 |
<35 |
<40 |
<45 |
|
轉 速（r/min） |
1700-1890 |
1500-1700 |
1300-1510 |
1100-1310 |
|
雙電動機功率 |
75 |
110 |
160 |
220 |
|
最大外形尺寸 |
3880×2330×2300 |
3900×2500×2700 |
4350×2600×2900 |
4850×2790×3320 |
|
電 源 |
380V；50Hz |
|
液壓潤滑站 |
雙油泵電動機功率 |
2×0.55 |
|
安全保護 |
雙油泵互補保證供油；無油流自動停機；
水冷降溫；冬季電機加熱啟動 |
|
外形尺寸 （mm） |
1300×1100×900 |
|
油箱加熱器功率 |
2 |
